產品詳細介紹：
暗室的性能
暗室的屏蔽性能：滿足EN50147-1
磁場：f=1MHz以上，衰減100dB以上
電場：f=14KHz-50MHz，衰減100dB以上
平面波及微波：f=50MHz-18GHz，衰減100dB以上
測試空間分布場均勻度按照IEC61000-4-3標準，在1.5米×1.5米平面在3米的測試距離，要求16點的75％滿足0-6dB之要求，滿足IEC61000-4-3、GB/T17626.3-1998的要求

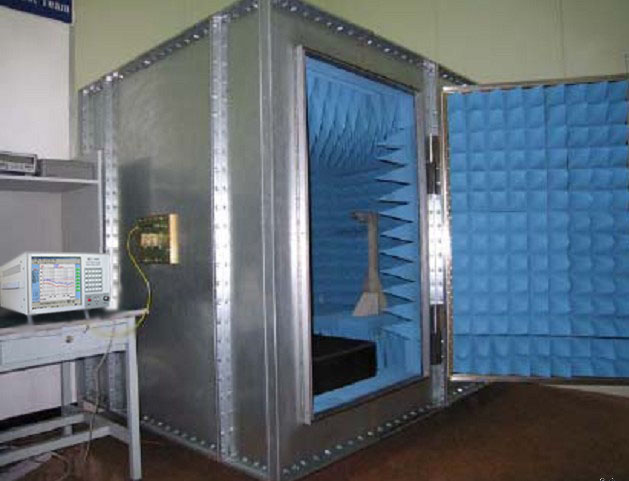

暗室的建設
本公司采用單層鋼板拼裝式，方便搬遷擴建，屏蔽體由預先在工廠造好的單元屏蔽模塊在現場組裝而成。冷扎鋼板制作單元模塊型后現場組裝。屏蔽室內部除地板外，4面墻及天花板整面貼鐵氧體瓦（10cm×10cm×5.3mm）。
屏蔽室的基本設施和設備
屏蔽門： 0.9m×2.1m,向外開，手動、電動或氣動開啟。
波導通風口：2個，尺寸為300m×300m。
電氣系統： 300瓦鹵素?zé)?span lang="EN-US">4盞。
兩個220V/單相/插座，一個380V/3相/插座。
電源濾波器： 220VAC/50Hz/單相/2×30A 2個
用于Eut、照明、天線架、轉臺、CCTV系統的電源濾波，符合MIL-STD-220A標準，在 10MHz-10GHz頻率范圍內，插入損失100dB，同時滿足UL1283標準。
接頭及接頭板：用于連接控制室的設備。
300mm×300m接頭板2個；
N型接頭4個，BNC型接頭4個，SMA接頭4個
轉臺、天線架
待測物轉臺
尺寸：直徑1.2米
材質：PP/PVC臺面
載重：200公斤
控制：電驅動、定位及轉速由室外遙控
旋轉角度：順時針及逆時針各可旋轉360度，定位誤差優于±1º
轉臺全是光纖控制，避免引入電磁干擾
天線架（天線升降塔）：
 材質：FRP ****承重10kg
尺寸：高2.4米，垂直調控距離1.0-2.0米
萬用天線夾具及收線機
控制：控制器以光纖遙控天線架
具有氣動極向變換位置
光纖傳輸
雙通道控制器
具有兩組獨立控制按鍵，可分別控制天線架及旋轉臺之移動
兩組LCD中文顯示器，可分別顯示天線架與旋轉臺位移數據。
天線架與旋轉臺顯示位移精度可達1cm與1度。
位移臨限值及參數可由軟件自動設定與修正。
具發射天線水平、垂直極化與任意位置設定能力。
具天線架與旋轉臺位移速度控制功能。
一組獨立IEEE488(GPIB)接口可與計算機連接傳送指令與數據。
具兩組全雙工光纖接口可連接遠程控制裝置。
工作電源：220V/50Hz。
CCTV：影像及控制需以光纖傳輸，配彩色PAL機型。
可耐50V/M場強，（DC-18MHz頻率范圍）6mm固定攝像機及腳架一支
攝像機控制器一臺，它通過光纖與攝像機連結，控制攝像頭上下左右移動，變焦、聚焦。
17英寸彩色監示器一臺。
吸波材料 和鐵氧體
鐵氧體瓦和微波吸波材料設計安裝
在屏蔽室內部貼上鐵氧體瓦和微波吸波材料即構成EMC實驗室。
安裝完鐵氧體瓦和微波吸收材料后，在微波吸收材料上覆蓋白色反光板。
鐵氧體瓦使用韓國SAMWHA公司產品（100mm×100mm×6.3mm），微波吸收材料使用我司公司產品。
鐵氧體瓦具有光滑平整和連續的鐵氧體平面，周邊由精密機械加工，安裝時使鐵氧體之間有很小的間隙。
微波吸波材料的阻燃性能滿足NRL Report 8093 (Tests 1,2,and 3)、UL 94HBF、DIN 4102 Class B-2、MIT Lincoln Laboratory specificatior MS-8-21(TestsI,II,andIII) Texas Instruments Drawing No.2693066(latest revision)標準。
微波吸波材料可在30MHz～18GHz的寬帶頻率范圍內提供良好的吸波作用，可以安全地承受200V/m的連續場強與500V/m的非連續場強。
 煙霧探測、報警系統：自動報警，滿足消防部門對消防安全的要求，系統安裝在暗室內部，系統配有2個偵煙器用于煙霧探測，報警信號傳輸通過煙霧報警系統濾波器，功率因數校正器進行傳輸。
|
